小风扇如何实现PWM调速、电量检测和堵转保护？本文介绍小风扇工作原理、控制板设计及锦锐、矽杰微MCU选型方法。

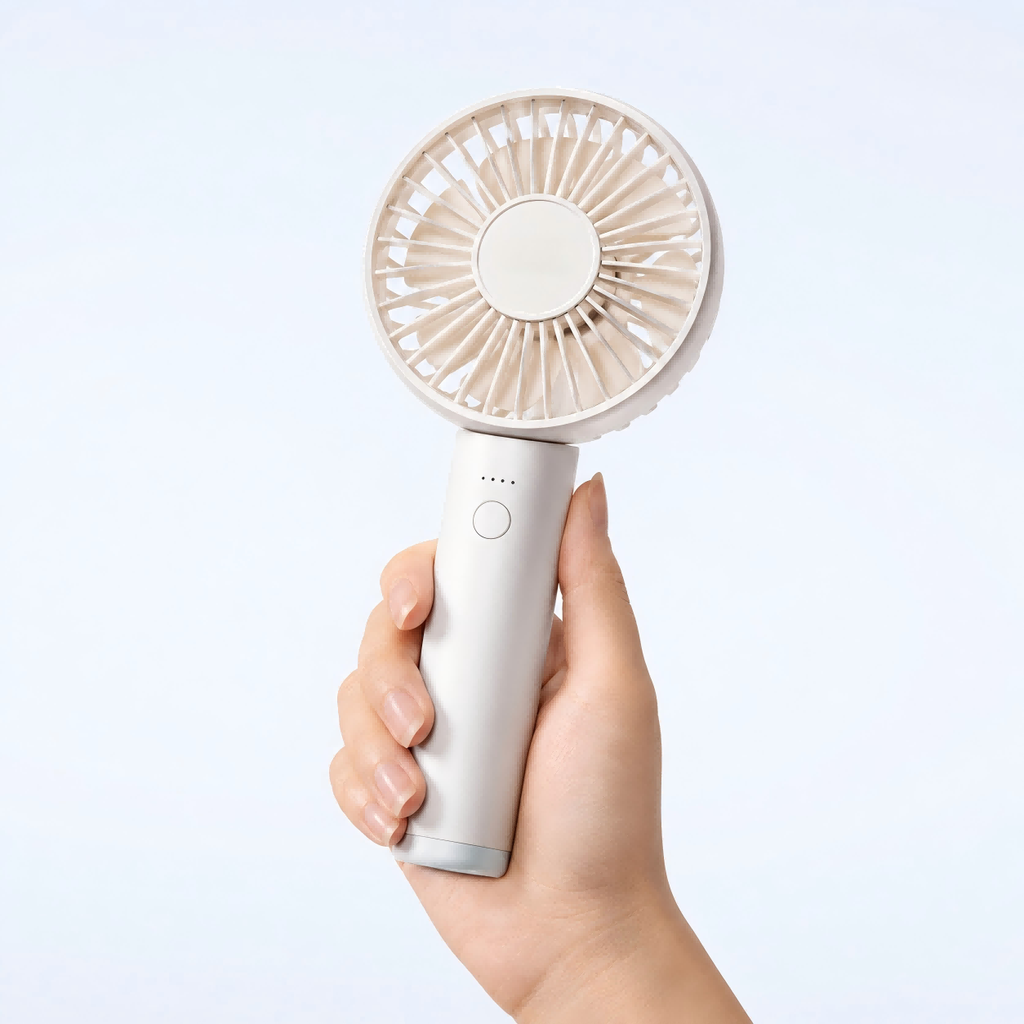

手持小风扇看似结构简单，但要实现稳定调速、电量显示、低电保护和堵转处理，需要合理设计电源、电机驱动、MCU及控制程序。对于正在开发小风扇控制板的企业，单片机选型不仅要考虑器件成本，还应综合评估PWM、ADC、封装、存储空间以及后续功能扩展。
陆欣电子面向消费电子及小家电项目提供MCU单片机选型与方案支持。下面从控制原理出发，分析小风扇方案需要哪些MCU资源。
小风扇的工作原理是什么？
小风扇主要由电池及供电电路、MCU控制器、电机驱动电路、电机、按键和指示灯组成。用户按下按键后，MCU识别操作并切换档位，再输出PWM信号控制MOSFET或电机驱动芯片，改变电机获得的平均功率，从而调节扇叶转速。
常见的小风扇电机方案可以分为以下三类：
- 有刷直流电机：MCU通过PWM控制MOSFET调速，电机回路需要考虑续流、滤波和浪涌抑制。
- 内置驱动的无刷风扇：MCU负责输出PWM或档位信号，部分风扇还可以通过FG信号反馈转速。
- 三相BLDC电机：需要换相、互补PWM、死区控制、电流采样及功率驱动级，不能依靠普通单路PWM直接驱动。
MCU如何实现PWM风扇调速？
PWM通过快速切换驱动信号来调节电机的平均输入功率。占空比提高时，电机转速通常随之上升。程序可以设置低、中、高多个风速档位，也可以加入渐变启动，减少电机突然启停造成的电流冲击。
典型的软件控制流程包括上电初始化、按键扫描、档位切换、PWM输出、电池电压采样、定时关机和异常保护。
如果风扇带有FG或霍尔反馈，MCU还可以计算电机转速。当PWM已经输出，但程序长时间没有检测到有效转速反馈时，可以判断为疑似堵转并关闭驱动。
小风扇MCU需要哪些资源？
基础型手持小风扇通常需要一路PWM、一路ADC和若干GPIO。增加摇头、RGB灯、触摸按键、数码显示或转速检测功能后，则需要预留更多定时器、PWM、ADC和通信资源。
选型时建议重点确认以下条件：
- PWM数量、分辨率以及对应的输出引脚；
- ADC资源是否满足电池、温度或电流检测；
- 封装尺寸和实际可用GPIO数量；
- 程序存储器和RAM是否保留升级余量；
- 是否需要EEPROM保存档位和定时参数；
- MCU工作电压是否覆盖控制板的供电范围；
- Flash、MTP或OTP对开发调试和量产烧录的影响。
锦锐与矽杰微小风扇MCU选型参考
| 品牌及型号 | 存储资源 | PWM | ADC | 工作电压 | 封装 | 适用方向 |
|---|---|---|---|---|---|---|
| 锦锐 CA51F003S4 | ROM 18K、RAM 1K | 官网字段为6 | 官网字段为12 | 1.8～5.5V | SOP20 | 功能扩展型风扇 |
| 矽杰微 XC8E8611 | 2K×16Bit、RAM 128、EEPROM 256×8Bit | 12bit×3 | 12bit×6 | 1.8～5.5V | SOP8 | 紧凑型基础风扇 |
| 矽杰微 XC8P8616 | 2K×16Bit、RAM 176 | 10bit×7 | 12bit×14 | 1.8～5.5V | SOP8、SOP14、SOP16等 | 多路PWM及检测功能 |
锦锐CA51F003系列官方选型信息列有直流电机控制模块、EEPROM、UART、I²C和SPI。CA51F003S4适合需要电量检测、通信或后续功能扩展的风扇产品。
矽杰微XC8E8611采用SOP8封装，可用于按键换挡、LED指示、电量采样和基础PWM调速。需要更多PWM和ADC资源时，可从矽杰微GPIO/ADC产品中进一步评估XC8P8616。
上述型号属于不同资源配置的同类候选。在没有完成引脚定义、电气特性和程序兼容性验证前，不应称为直接替代型号。
小风扇控制板设计注意事项
电机启动和换挡可能引起电源跌落及电磁干扰。PCB设计时应缩短大电流回路，合理处理功率地与MCU采样地，并在单片机电源附近布置去耦电容。锂电池充电、过充、过放及短路保护，应由相应的充电管理和电池保护电路完成。
经验建议：PWM频率、启动增强时间、堵转判断阈值和欠压关机点，应根据实际电机、电池及结构样机进行测试标定，不宜只使用理论数值。
小风扇方案开发常见问题
单片机可以直接驱动风扇电机吗？
通常不可以。MCU主要负责输出控制信号，有刷电机需要配置MOSFET等功率器件，三相BLDC还需要专用驱动器和功率级。
如何选择合适的小风扇MCU？
应先确定电机类型、风速档位、显示方式、电池检测和保护功能，再根据PWM、ADC、封装、存储空间以及开发方式筛选型号。
不同品牌的风扇MCU可以直接替换吗？
不能只根据PWM和ADC数量判断。还需要核对封装引脚、供电范围、时钟、外设映射、烧录方式和软件架构，必要时重新设计PCB并修改程序。
小风扇单片机方案开发支持
小风扇方案开发的关键不是单独选择一颗MCU，而是让电机、驱动、电池、保护电路和控制程序形成完整系统。陆欣电子可根据电机类型、产品功能、PCB尺寸及控制要求，协助进行MCU选型和方案评估。
如需开发手持小风扇、暴力风扇或其他电机控制产品，可以查看陆欣电子产品应用方向，或通过联系我们提交产品功能和项目需求。
说明：文中芯片参数依据品牌官方选型资料整理。具体引脚复用、电气条件及PWM能力，应以对应型号最新规格书为准。
