电热饭盒的工作原理，是由电源向发热元件供能，把热量传给饭盒内胆或水槽，再由温度检测和控制电路决定何时加热、保温及停机。带定时、档位或状态显示的产品可由MCU（单片机）管理这些逻辑；MCU只输出控制信号，不能直接承受发热元件的功率。
电热饭盒靠什么加热？

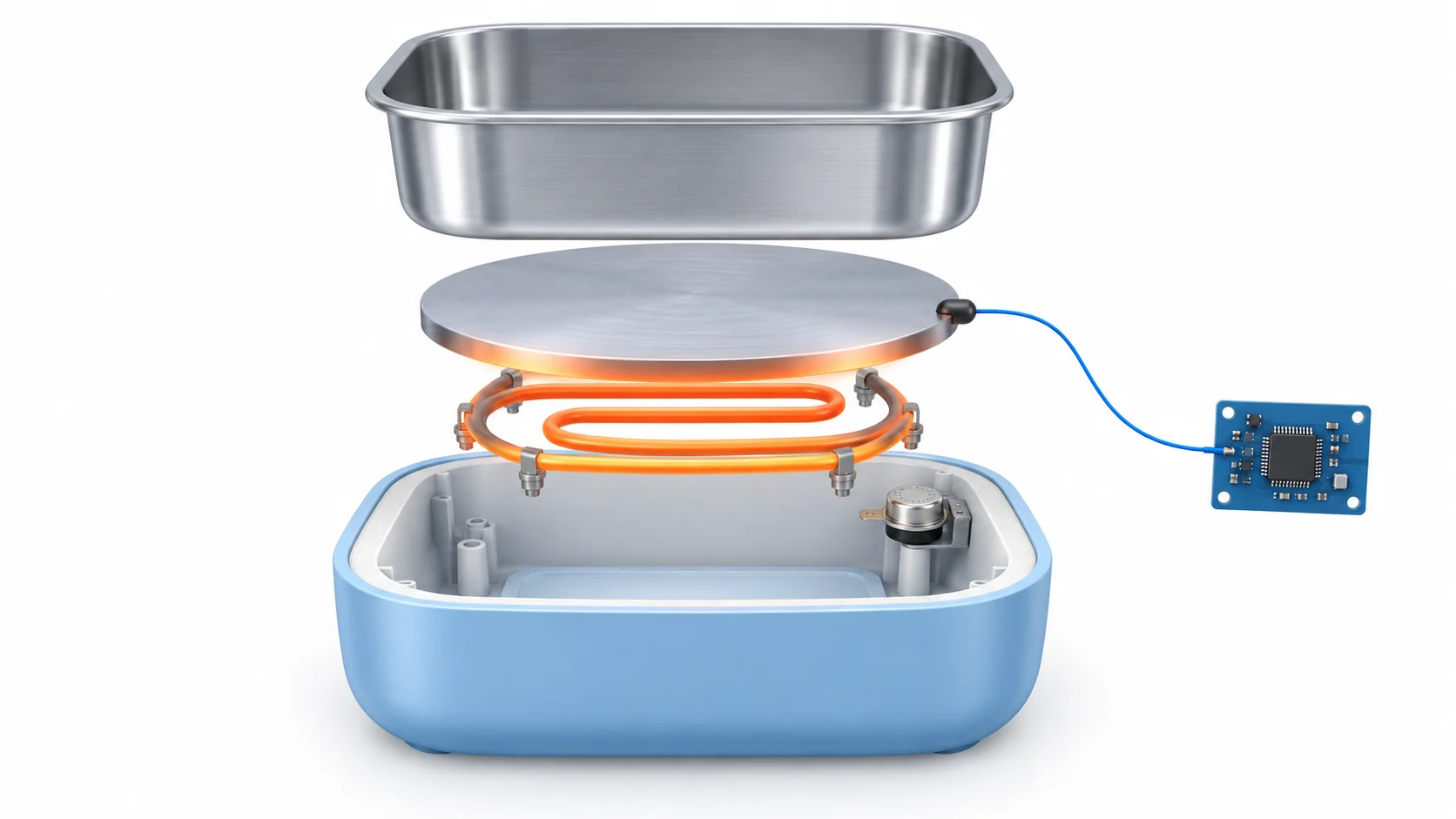

常见方案可分为贴底传热和加水蒸汽加热。前者由发热片或发热盘把热量传到内胆，重点是内胆接触、温度均匀性和防干烧；后者先加热水槽，再利用蒸汽传热，必须考虑缺水检测、蒸汽通道及冷凝水处理。具体产品采用哪种方式，应以实际结构为准，不能把“蒸汽加热”写成所有电热饭盒的共同原理。
市电机型还需要隔离或其他符合安全设计要求的低压供电，为MCU和显示电路供电。发热负载由继电器、可控硅或适合负载与供电形式的功率器件控制；温控器、温度保险和接地、绝缘等保护不能由软件单独替代。低压车载机型则要另外核对输入电压波动、线束和接口承载能力。
MCU怎样实现加热、保温与定时？

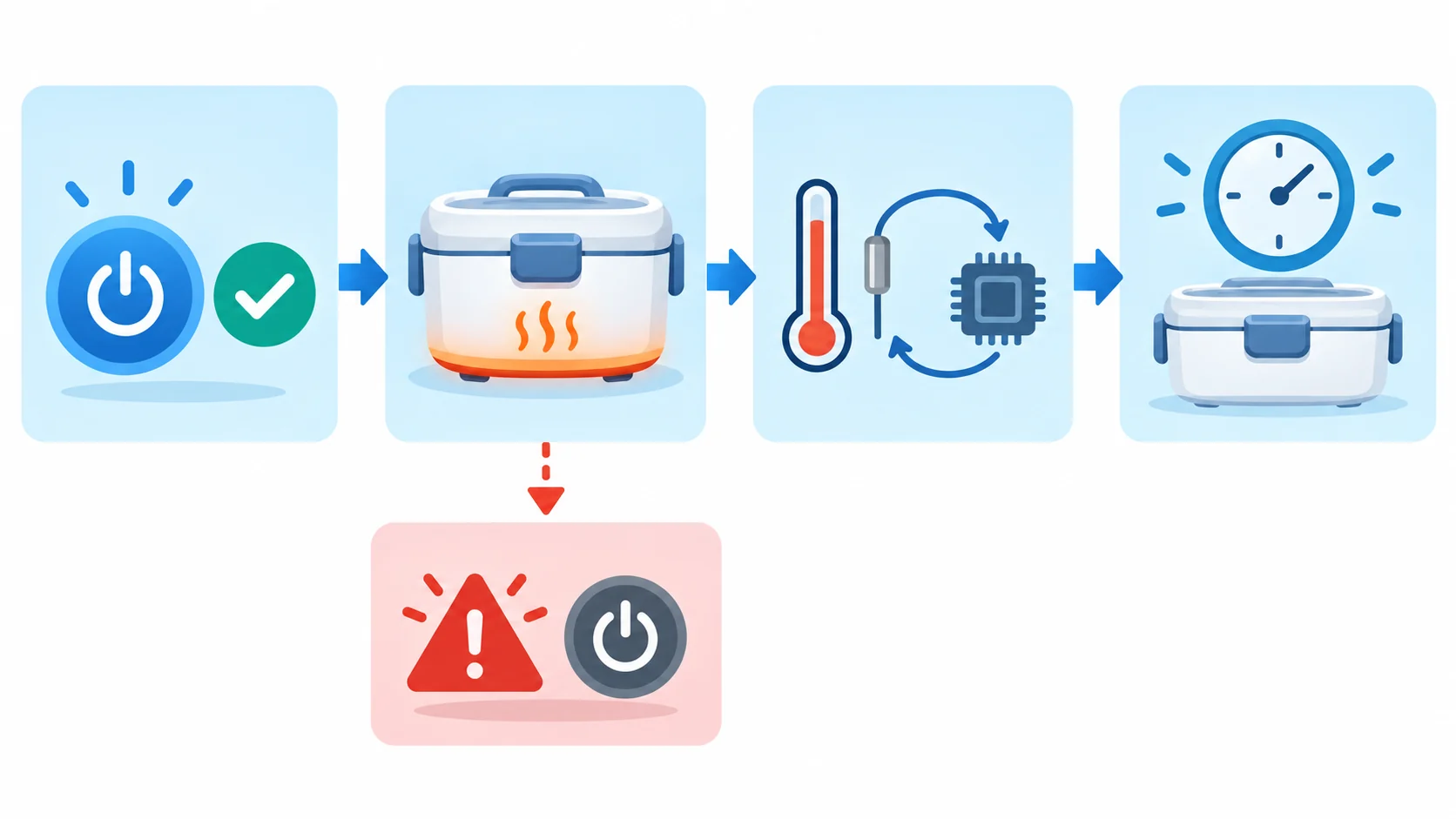

按键启动后，MCU先检查温度传感器、盖合或水位等实际配置的信号，再进入加热状态。采用NTC热敏电阻时，MCU可用ADC（模数转换器）读取分压并换算温度；达到设定范围后降低或停止加热，温度回落再恢复，形成带回差的控制。是否使用PWM（脉宽调制）调功，取决于所选功率级和电磁兼容设计，不能把PWM直接接到市电发热盘上。
定时结束、传感器开路或短路、异常升温以及缺水等故障发生时，应切断加热输出并给出明确提示。经验建议：软件设置采样超时、连续异常判定和上电默认关断；硬件采用与产品风险相匹配的独立过温保护。保温温度、最大加热时间和缺水阈值必须通过样机和食品容器结构测试确定，不应从别的产品照搬。
电热饭盒MCU选型看哪些资源？
- ADC与输入：按NTC、水位或电源监测的实际数量分配通道，同时留意按键、盖合检测和引脚复用。
- 输出与定时：核算加热驱动、蜂鸣器、LED或数码显示所需GPIO和定时资源；继电器开关控制不一定需要PWM。
- 存储与开发：多档位、预约、故障记录会增加程序和RAM需求；OTP器件在量产前应冻结软件，Flash器件便于迭代。
- 供电与安全：核对MCU工作电压、复位和看门狗，并把电源隔离、功率器件与独立保护列为外围系统要求。
锦锐与矽杰微有哪些候选型号？
| 型号 | 官方已确认资源 | 封装 | 适用条件 |
|---|---|---|---|
| 锦锐 CA51F003S4 | 18K Flash、1K RAM、18 GPIO；选型表列有PWM和ADC | SOP20 | 按键、指示和多路检测较多，且程序需要反复迭代时可评估 |
| 矽杰微 XC8P8615 | 2K×16位OTP、128字节RAM；手册列有14路12位ADC和4路10位PWM | 可选SOP16等 | 功能较固定、引脚分配满足需求且能完成OTP量产验证时可评估 |
两款均是初筛候选，并非可直接替代。经验建议：若有较多按键、指示与后续程序调整需求，可先评估CA51F003S4；若功能固定且希望采用SOP16封装，可评估XC8P8615。具体ADC通道、PWM输出、温度检测引脚和烧录脚能否同时使用，必须对照各封装引脚图复核；发热功率器件和市电安全设计不因选用哪颗MCU而省略。
方案开发阶段还要验证什么？
样机应覆盖不同装饭量、环境温度、开盖与合盖、空载或缺水、传感器脱落、长时间保温及异常断电恢复。重点检查食物中心与内胆表面的温差、塑胶热点、蒸汽泄放和故障切断是否可靠。陆欣电子可按发热方式、输入电源、档位和显示需求协助做MCU选型与控制板评估；准备好负载功率、传感器配置和目标结构后，可联系陆欣电子沟通。
型号资料来源：锦锐官方选型表：CA51F003S4；矽杰微官方XC8P8615用户手册。最终参数和引脚配置以对应版本规格书为准。
