从加热温控、振动、LED、触摸和电量检测入手，介绍手持美容仪控制板的工作原理，并分析锦锐与矽杰微MCU的选型条件。

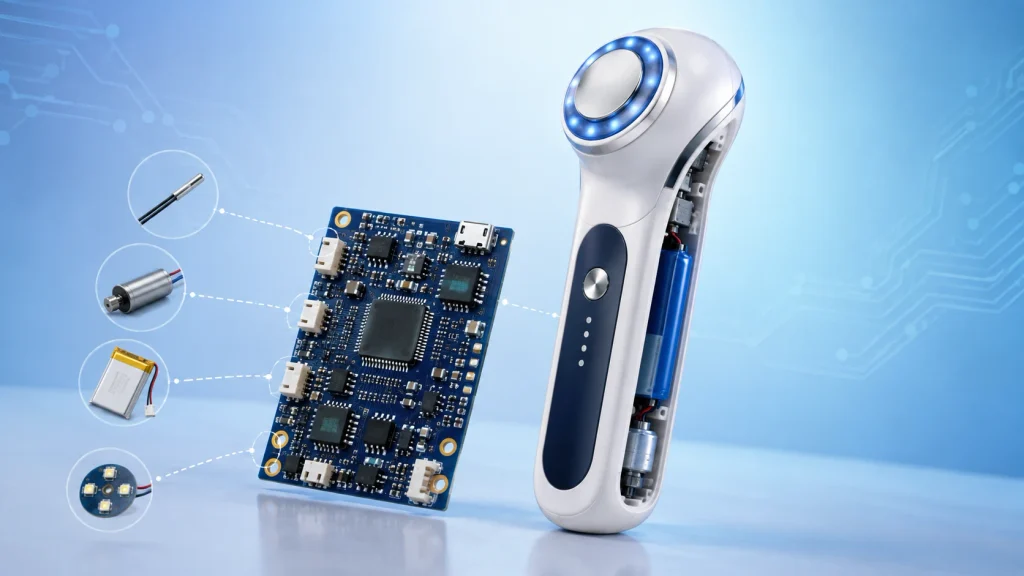

手持美容仪通常由电池供电、MCU控制、传感检测、功率驱动和人机交互几部分组成。MCU根据按键或触摸输入切换模式，通过ADC采集温度、电量或电流信号，再用PWM和GPIO控制加热、振动、LED等负载。不同产品功能差异较大，射频、微电流、离子或光照功能都需要相应的模拟前端、驱动与保护电路，不能只靠一颗单片机完成。
手持美容仪的控制系统怎样工作？

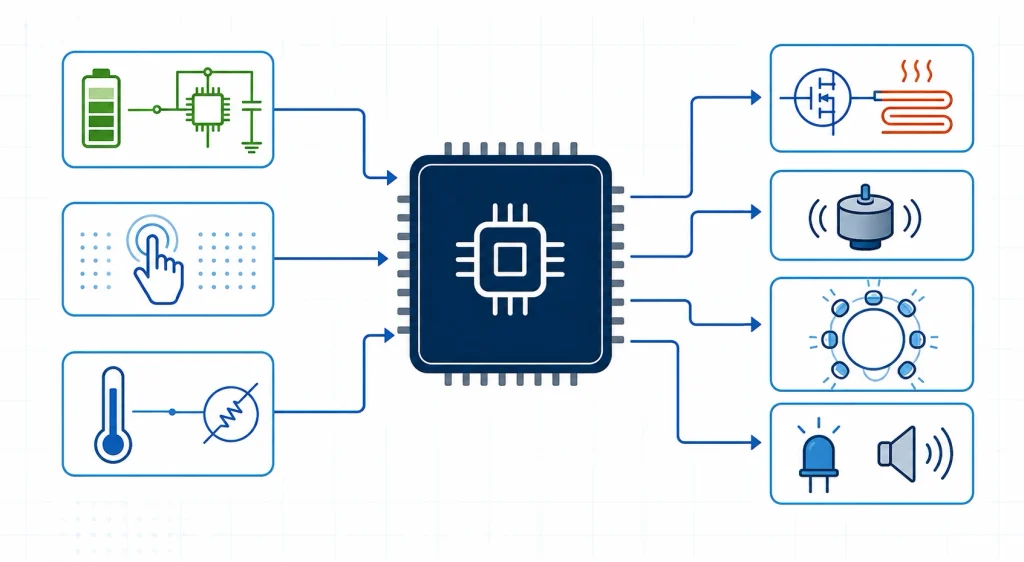

电源部分通常包括锂电池、充电管理、电池保护和稳压电路，为MCU及各功能模块提供合适电压。MCU是控制中心，但并不直接承担大功率输出：加热片、振动电机和大功率LED一般由MOSFET、恒流驱动器或专用驱动芯片控制。
带加热功能时，NTC温度传感器经分压后接入ADC。程序比较目标温度与采样值，通过PWM调节加热功率，并设置超温、传感器异常和超时关断。振动功能可由PWM改变电机速度；LED功能则由MCU设置亮度、模式和工作时间。若产品包含射频或微电流，MCU主要负责时序、档位、使能和故障处理，波形生成、升压、限流与输出保护需要根据具体架构单独设计。
美容仪软件一般采用什么控制流程？
软件可按“待机—自检—模式选择—输出控制—异常保护—关机”设计状态机。启动时检查电池电压、温度采样和关键输入；运行中周期读取传感器，更新显示并调节输出。发现过温、低电量、过流、开路或短路等异常时，应进入安全状态，先关闭功率输出，再提示故障。
触摸按键需要去抖、基线校准和防误触处理。掉电后若要保存档位或使用次数，可使用片内EEPROM或其他非易失存储。看门狗、欠压复位以及默认关闭输出的上电逻辑，也应在软硬件设计阶段一起考虑。
手持美容仪MCU选型要看哪些资源？
- ADC：用于NTC温度、电池电压、电流或接触信号采样。
- PWM：用于加热功率、振动速度、LED亮度及蜂鸣提示控制。
- Touch与GPIO：用于触摸按键、模式选择、使能和故障输入。
- 显示与通信：根据LED、LCD及调试接口确认所需资源。
- 存储和封装：根据控制逻辑复杂度、引脚数量及PCB面积保留余量。
产品同时包含加热、振动和多色LED时，应先制作I/O资源表，为故障输入、调试接口和量产烧录接口预留引脚。ADC与PWM数量只能用于初筛，外设复用冲突、定时器共享、触摸按键及显示占用也会影响型号是否可用。
锦锐与矽杰微MCU选型参考
| 型号 | 存储资源 | 控制资源 | 通信 | 电压与封装 | 经验建议 |
|---|---|---|---|---|---|
| 锦锐 CA51F005S4 | ROM 64K、RAM 4K、EEPROM | 官方选型表列有PWM、ADC和Touch；数量含义及引脚映射待规格书核实 | UART、I²C、SPI | 2.0～5.5V，SOP20 | 适合控制流程较多、需要程序与接口余量的方案 |
| 矽杰微 XC8FT6801 | 4K×16Bit、RAM 256、EEPROM 256×16Bit | 12bit×7 PWM、12bit×18 ADC、8路Touch | UART、I²C、SPI | 1.8～5.5V，SOP8/SOP16/QFN16/QFN20/TSSOP20 | 适合强调紧凑封装和多路采样、调制资源的方案 |
锦锐CA51F005系列和矽杰微触摸MCU均可作为前期候选。两款芯片的程序架构、封装和引脚定义不同，只能作为同类备选，不能直接替换。若产品需要段码LCD、更多触摸键或复杂菜单，应按实际显示和引脚要求重新筛选。
美容仪控制板设计要注意什么？
经验建议：NTC应布置在能够反映实际热源温度的位置，采样走线远离电机、升压和高频开关节点。功率回路与弱信号采样回路应合理分区，MCU电源附近布置去耦电容，触摸区域注意地铜、走线及结构件的影响。锂电池充放电保护、输出限流及过温关断需要形成独立且可验证的安全链路。
经验建议：温控阈值、PWM频率、接触判断和故障保护时间应通过实际传感器、负载与整机样机标定。本文只解释电子控制及选型思路，不代表产品功效或医疗作用。
手持美容仪方案如何开始评估？
项目开始前应明确是否包含加热、振动、LED、射频、微电流、触摸、显示和充电，并提供供电范围、负载功率、PCB尺寸及保护要求。陆欣电子可据此协助开展MCU选型和控制方案评估；如需进一步沟通，可联系陆欣电子提交功能清单。
参数来源：锦锐CA51F005系列官方选型表、矽杰微官方产品资料。具体引脚复用、电气条件、PWM输出和ADC性能应以对应型号最新规格书为准。
