电动牙刷工作原理及MCU选型：电机驱动与控制设计

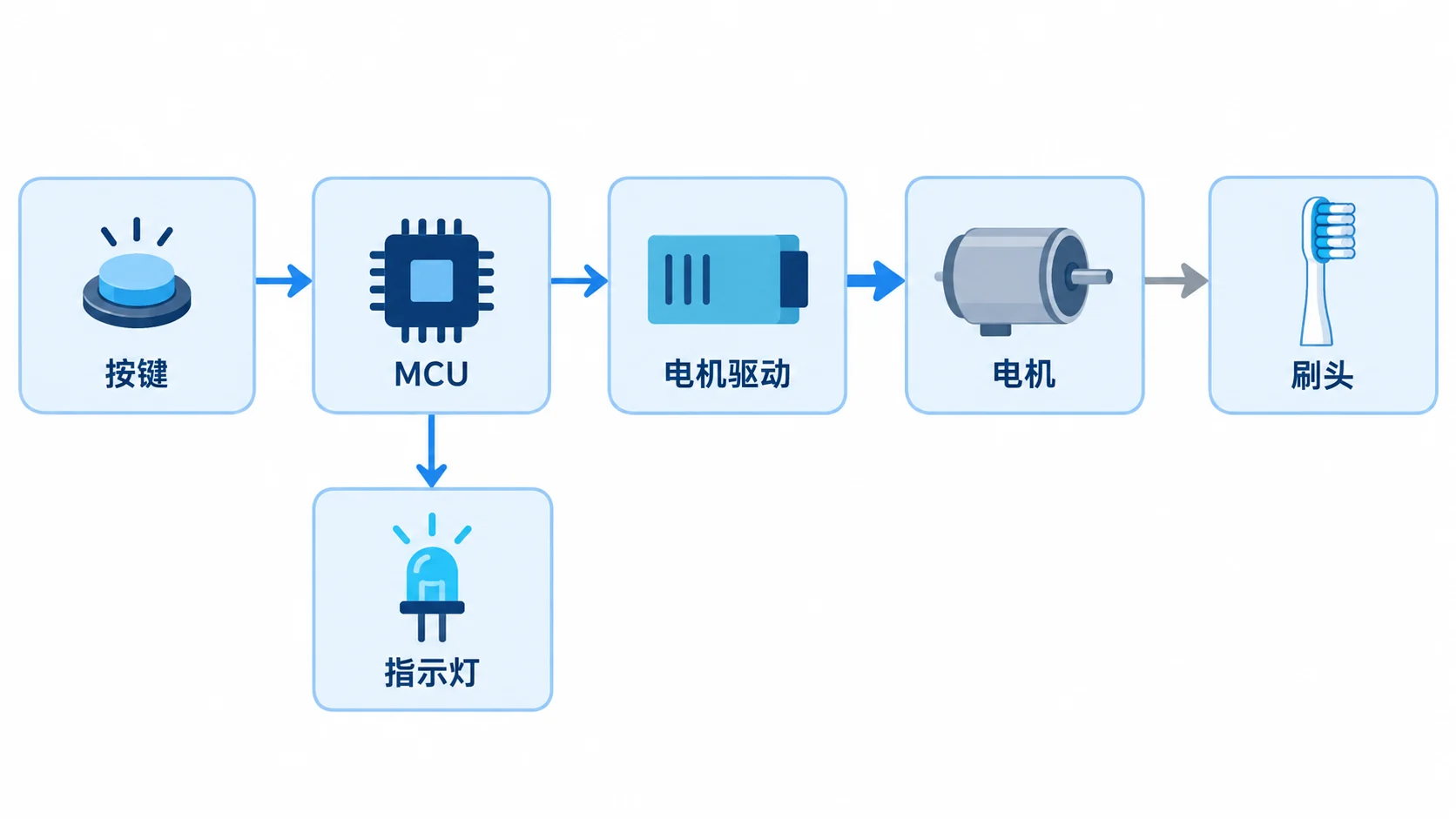

电动牙刷工作原理，是把电池能量经电机驱动电路转换为刷头的振动或往复摆动。MCU（单片机）负责模式、计时、按键和电量检测，驱动级负责向电机提供所需电压与电流。做电动牙刷MCU选型时，应先确定电机和传动结构，再核对控制资源。

声波振动式与旋转摆动式有什么区别？

声波振动式可通过电磁振动机构，把周期性运动传到刷头；旋转摆动式则可由电机与传动机构带动刷头往复转动。两者需要的驱动波形和负载特性不同。“声波”不能直接理解为“超声波”，PWM开关频率也不能直接当成刷头机械振动频率。

对于需要交替励磁的电机，可采用匹配的H桥驱动；其他结构按实际电机选择功率级。MCU只输出控制信号。本文以“MCU＋独立电机驱动级”为选型范围，不将单片机的PWM功能等同于完整电机驱动能力。

电动牙刷如何切换模式、计时与检测电量？

按键启动后，MCU按模式参数控制驱动时序、占空比或间歇节奏，并执行分段提醒与到时停机。PWM（脉宽调制）提供控制波形，具体频率和幅度需匹配电机；不能仅提高占空比就认定清洁效果更好。

ADC（模数转换器）可经采样电路读取电池电压和电机电流。电池电压会随负载变化，电量显示需要滤波和标定；充电、电池保护由相应电路承担。采用无线充电时还需接收与充电管理电路，不能把它写成普通MCU的内置功能。

经验建议：压力提醒应根据压力传感器或经整机标定的间接检测方案实现。电机电流同时受电池、刷头和负载影响，未经验证不能直接换算刷牙力度。异常限流、温升和停机逻辑也应按实际硬件验证。

MCU选型重点核对哪些资源？

• 驱动接口：核对PWM频率范围、分辨率、周期共享及引脚映射；若控制分立桥臂，还要确认死区与保护时序。
• 采样与交互：按电压、电流和可选压力检测分配ADC，另留按键、指示灯、充电状态及烧录引脚。
• 存储与功耗：估算模式程序、RAM与掉电记忆需求；检查供电范围、休眠唤醒和整板待机电流。

锦锐与矽杰微有哪些候选型号？

经验建议：需要模式记忆、偏好SOP16且程序容量足够时，可将XC8M8632列为主候选；需要更大程序空间和较多控制引脚时，可评估CA51F003S4作为同类备选。两者均须复核具体封装引脚、驱动接口和电气条件，不属于可直接替代型号。

控制板样机需要验证什么？

测试应覆盖满电与低电量、不同刷头和负载、连续模式切换、异常停转、充电切换及待机。重点检查驱动温升、启动压降、采样噪声和复位后的输出状态；外壳密封、轴部防水与电池保护也需整机验证。

陆欣电子可根据电机规格、供电、模式数量及PCB尺寸协助进行MCU选型与电动牙刷控制板评估。准备好电机驱动要求、充电方式和检测功能后，可联系陆欣电子沟通方案。

资料来源：矽杰微XC8M8632用户手册、锦锐官方选型表；驱动架构参考TI电动牙刷控制器参考设计。推荐参数以对应规格书为准。
