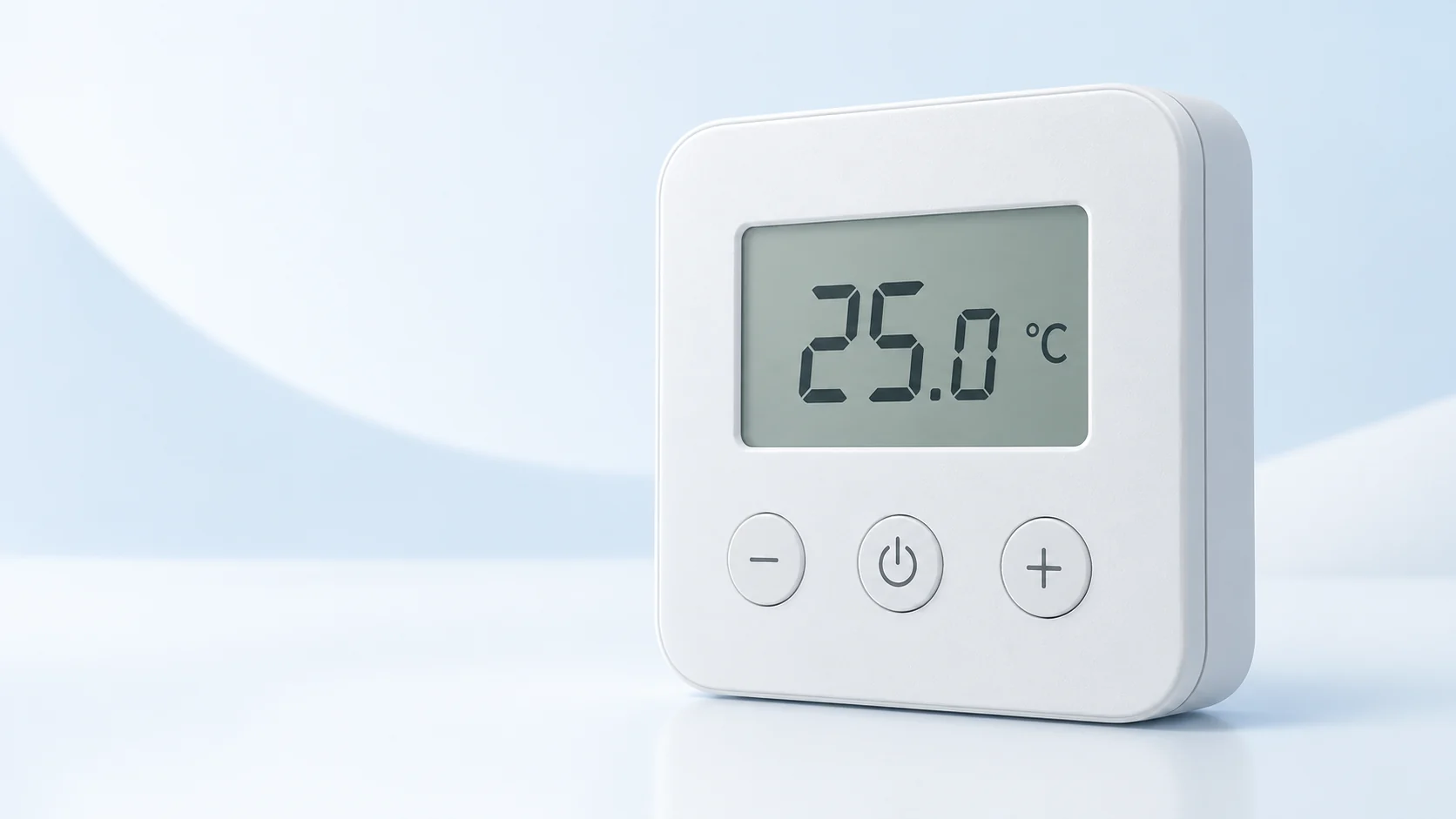

温控器工作原理，是持续检测温度，与设定值比较，再控制加热或制冷负载，使温度维持在目标范围。电子式温控器由MCU（单片机）处理采样、按键、显示和控制逻辑，功率开关负责通断负载。本文以NTC测温、段码LCD显示和继电器加热控制为例，不把机械式温控器与单片机方案混为一谈。
温控器怎样测温并形成反馈？

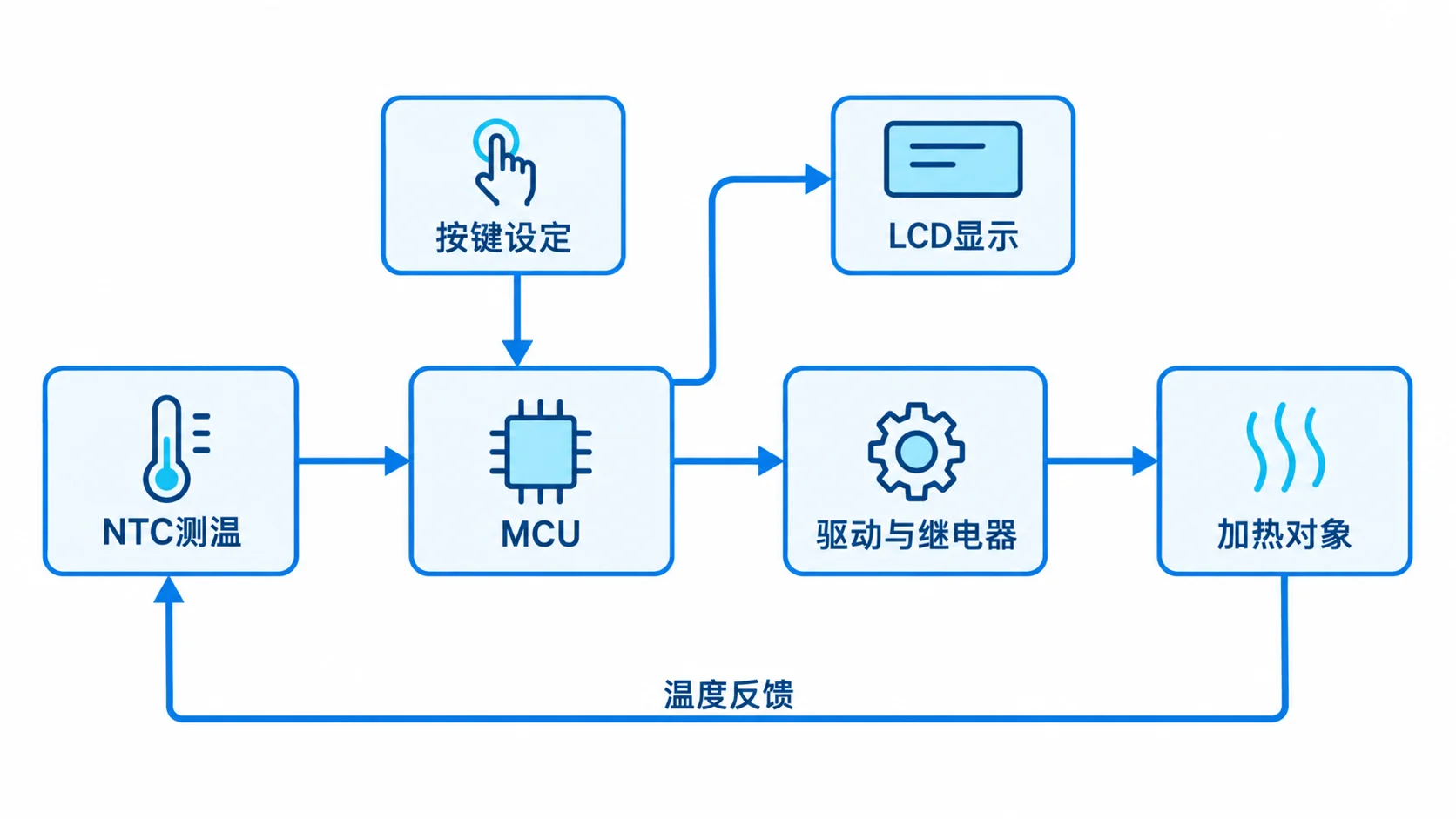

NTC是负温度系数热敏电阻，温度升高时阻值下降。它与电阻构成分压电路，MCU通过ADC（模数转换器）读取电压，再按传感器曲线查表或计算温度。测量结果与按键设定值比较，决定是否加热，随后继续采样，形成闭环。
ADC位数不等于整机测温精度。探头误差、分压电阻、参考电压、安装位置和校准都会影响结果；屏幕显示到0.1℃，也不代表实际误差只有0.1℃。若改用热电偶或铂电阻，应重新设计测量前端，不能直接套用NTC电路。
为什么需要回差，而不是到温度就反复开关？
简单加热控制可设置两个阈值：温度降到下限时开启，升到上限时关闭，两者之间保持原状态。这段间隔叫回差，可减少设定点附近噪声造成的继电器频繁动作。实际温度仍可能因热惯性越过阈值，回差并不是温度绝不超出的保证。
经验建议：结合探头位置、热惯性与负载要求确定回差和最短通断时间。温度波动要求更严时，可评估PID（比例、积分、微分）控制及匹配的执行器，不是换一颗更快的MCU就能解决。机械继电器不宜直接按高频PWM切换。
温控器MCU选型重点看什么？
- 测温资源：核对ADC输入范围、参考源、采样条件及传感器数量，预留开路、短路检测条件。
- 显示与引脚：按LCD的COM、SEG数量分配引脚，再检查ADC、按键、驱动和烧录接口能否同时使用。
- 存储与复位：估算查表、菜单与校准所需空间；保存设定值时核对擦写寿命，并查明看门狗、欠压和复位输出状态。
锦锐与矽杰微有哪些温控候选型号？
| 型号与封装 | 程序空间 | 测温与显示资源 |
|---|---|---|
| 锦锐 CA51F412S6 SOP28 |
18K Flash | 支持ADC；官方表列LCD为4 COM×20 SEG，GPIO为26个 |
| 矽杰微 XC8M6601 SSOP24等 |
4K×16位ROM | 支持12位ADC与段码LCD；具体段数及引脚须按封装手册核对 |
经验建议：上述段码LCD面板方案可先评估CA51F412S6，其官网温控器系列定位、SOP28和LCD资源与需求相符；XC8M6601可作为同类备选。两款均需按具体规格书复核存储、ADC条件、LCD偏压及引脚复用，表中最大资源不能默认同时用满；封装不同，也不属于可直接替代型号。
控制板开发还要验证哪些保护？
MCU不能直接驱动加热负载，继电器线圈也需要匹配的驱动和保护电路。市电方案须独立考虑绝缘、防触电和负载承载能力。软件关断不能解决继电器触点粘连，存在过热风险时，还需按产品风险设置独立限温或热熔断保护。
经验建议：样机测试覆盖探头开短路、探头脱落、负载切换干扰、欠压复位和断电恢复。上电先保持加热关闭，确认采样有效后再进入控制；探头脱落可能仍有正常读数，应结合安装结构与异常升温响应验证。
陆欣电子可根据测温范围、传感器、显示段数、负载功率与PCB尺寸协助进行MCU选型和温控器控制板评估。整理目标精度、供电及保护要求后，可联系陆欣电子沟通方案。
资料来源：锦锐CA51F4官方选型表、矽杰微ADC类官方选型资料；原理参考TI热敏电阻测温说明与欧姆龙回差控制说明。
